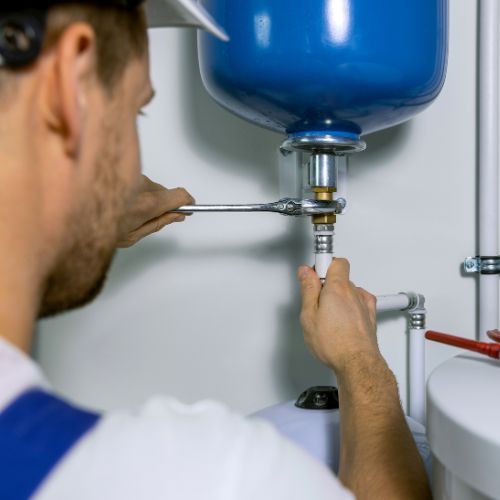

Dobór naczynia przeponowego do ciepłej wody użytkowej

Wprowadź dane zasobnika i ciśnienia instalacji. Kalkulator wyznaczy wymaganą pojemność oraz podpowie najbliższy typowy rozmiar naczynia.

1Podaj pojemność
2Ustaw temperatury
3Przepisz ciśnienia
4Oblicz i dobierz
i
Nie zgaduj wartości ciśnień. Ciśnienie zasilania odczytaj za reduktorem, a ciśnienie otwarcia z tabliczki zaworu bezpieczeństwa. Najczęściej spotykane 3 i 6 bar są tylko wartościami startowymi.
1

Zasobnik i temperatury

Podaj objętość podgrzewanej wody oraz rzeczywisty zakres temperatur.

Pojemność wodna zasobnika z tabliczki znamionowej.
Standardowo przyjmuje się około 10°C.
Uwzględnij najwyższą temperaturę, także dezynfekcję termiczną.
Wyliczany automatycznie1,68%
2

Ciśnienia instalacji

Wartości podawaj jako ciśnienie manometryczne w barach.

Ciśnienie zasilania zimnej wody po stronie instalacji.
Wartość otwarcia odczytana z zaworu, nie ciśnienie maksymalne pompy.
Zależna od odległości między reduktorem a naczyniem; metoda dopuszcza 0,2–1,0 bar.
Do ustawienia przed napełnieniem2,8 bar
Jak kalkulator wykonuje obliczenie?

Współczynnik rozszerzalności wynika ze zmiany gęstości wody pomiędzy temperaturą zimną i maksymalną. Pojemność nominalna naczynia jest następnie liczona metodą dla instalacji przygotowania CWU według DIN 4807-5:

Vn = VSp × n × (pSV + 0,5) × (p0 + 1,2) ÷ [100 × (p0 + 1) × (pSV − p0 − 0,7)]

VSp — pojemność zasobnika, n — procentowy przyrost objętości wody, pSV — ciśnienie otwarcia zaworu bezpieczeństwa, p0 — ciśnienie wstępne naczynia.

Kalkulator służy do wstępnego doboru technicznego. Ostatecznie sprawdź dokumentację konkretnego naczynia, jego dopuszczenie do wody pitnej, ciśnienie PS, temperaturę pracy i wymagania producenta. Montaż powinien wykonać fachowiec zgodnie z obowiązującymi przepisami.
